Schlankes Bewehrungstool für AutoCAD bzw. Bewehrungsprogramm

Hallo, das sieht auf den schnellen Blick mal gut aus. Ist das ganze 3D, wenns bim heißt?

Hallo,

BIM bezieht sich hier auf die Erstellung des Gebäudemodells mit dem Schalungsmodul (BIM-Modul).

z. B.:
www.smartbim.hu/INFO/Schule_Dilatation1.ifc

www.smartbim.hu/INFO/Behaelter_bopla_pusu.ifc

Die Bewehrung ist zwar ebenfalls im 3D-Raum mit korrekten Biegeformen platziert, jedoch liegt das Hauptziel hier in der möglichst schnellen Erstellung der Bewehrungspläne.

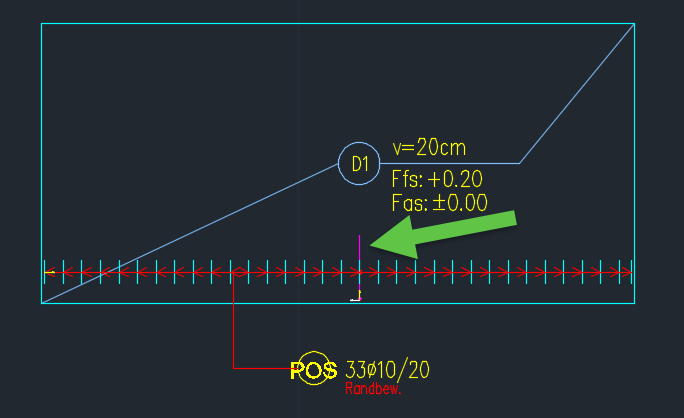

www.smartbim.hu/INFO/2D.png

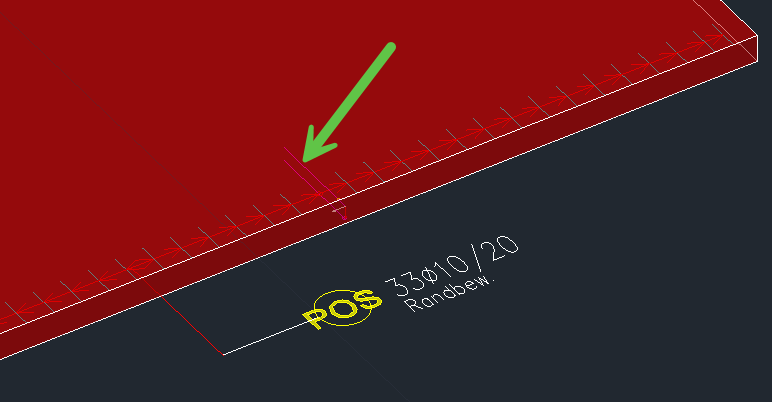

www.smartbim.hu/INFO/3D.png


Die Bewehrung wird nicht in die IFCs exportiert, und dies kann auch nicht zu 100 % umgesetzt werden, insbesondere wenn z. B. Regelschnitte und Regeldetails verwendet werden, die sehr effektive Werkzeuge für die herkömmliche Bewehrungszeichnung sind.


Darf ich fragen, welches Programm Sie derzeit für die Erstellung der Schal- und Bewehrungspläne benutzen?

vielen Dank!

Derzeit nutze ich Allplan

Hallo Ba,

nutzt Ihr die Brisccad Bim Version?
Ich würde schon ganz gerne auch weiterhin in 3D arbeiten, das hat aus meiner Sicht doch erhebliche Vorteile.

...Brisccad Bim Version?
hinsichtlich der Bewehrung - nein, wir hatten gezielt nach einer "klassischen" 2D Lösung gesucht und uns bewusst gegen 3D entschieden,
da wir im Industriebau die wesentlichen tragenden Bauteile in Stahl machen, sind die zu bewehrenden Bauteile etwas untergeordnet, darüber hinaus sind bei uns immer erdverlegte Medien im Bestand Thema (2D) - das will man nicht alles extra 3D nachmodellieren, klassische Hochbauten/Verwaltungsbauten habe ich sehr selten, und die arbeite ich in der Statik dann auch klassisch von oben nach unten 2D ab.

3D arbeiten wir schon, aber dann mit Tekla (wg. Stahlbau), einschließlich 3D-scan/Punktwolken (Bestand), oder mit Plant (Anlagen-/Rohrleitungsplanung), naja und der Navis-Viewer als übergeordneter Betrachter für alle beteiligten Industriebau-Gewerke
ba

@ ba, danke für die Info.

Arbeitet hier jemant mit dem Bewehrungsaufsatz von Wellcom Artifex? Das sieht auch ganz anständig aus.
